| Место происхождения: | Цзянсу Китай |
|---|---|
| Фирменное наименование: | AIPREL |
| Сертификация: | ISO9001 |

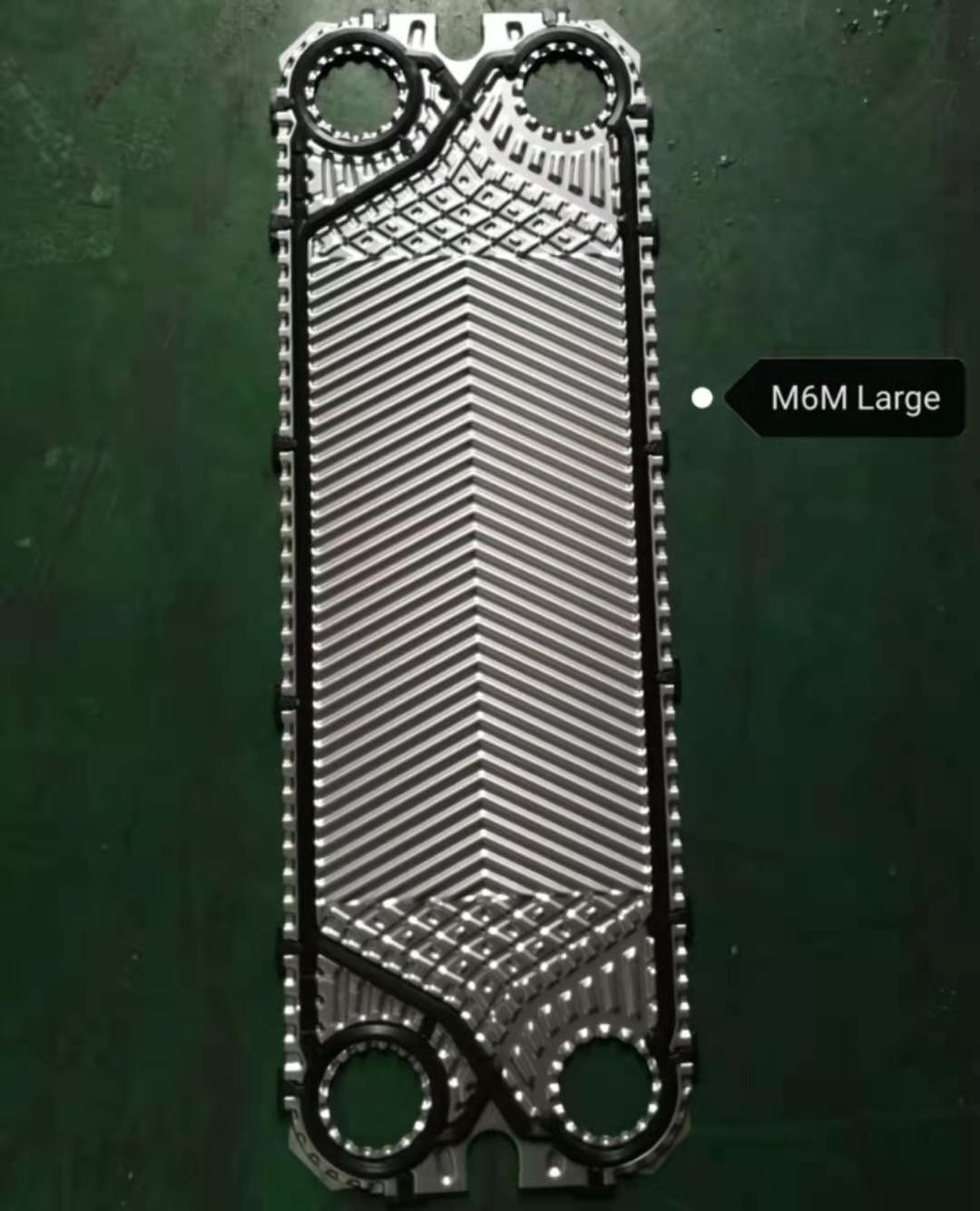

| Номер модели: | M6M |
| Количество мин заказа: | 1 |
| Цена: | Negotiable |
| Упаковывая детали: | стандартная коробка |
| Время доставки: | 1-2 недель |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 10 000 наборов в месяц |
| Тип: | Набивка | Применение: | Части подогревателя, части рефрижерации, всеобщее vehical, теплообмен, процесс топления индустрии |
|---|---|---|---|
| Гарантия: | 1 год | Материал набивкой: | EPDM, NBR, HEPDM, FKW, HNBR, NBR-HT |
| толщина плиты: | 0.5/0.6/0.8mm, 1mm, 0.5mm до 0.7mm доступные | Максимальное давление: | 2MPa (бар 20) |
| Средство: | Средство очищенности, масло, газ, воздух, вода | ||
| Высокий свет: | Равный зажим на набивке Epdm,Набивка Epdm теплообменного аппарата,набивка Epdm плиты 0.8mm |
||
Как профессиональные изготовитель и продавец плиты теплообменного аппарата плиты, AIPREL может произвести большее часть из таких же плиты теплообменного аппарата плиты материальной спецификации и набивки теплообменного аппарата afar, и обеспечить afar альтернативные обслуживания частей для больше чем сотни компаний применения.
Мы поставляем набивки теплообменного аппарата АЛЬФЫ и замены плит. Список АЛЬФЫ модельный как ниже.
| (АЛЬФА) | ||||||
| Серия АЛЬФЫ | Зона плиты (² m) |
Длина плиты (mm) |
Ширина плиты (mm) |
Продольное разбивочное расстояние (mm) |
Поперечное разбивочное расстояние (mm) |
Диаметр (mm) |
| АЛЬФА M3 | 0,032 | 431 | 125,5 | 357 | 60 | 25 |
| АЛЬФА M6 | 0,14 | 750 | 250 | 640 | 140 | 60 |
| АЛЬФА M6-M | 0,14 | 750 | 250 | 640 | 140 | 60 |
| АЛЬФА M10-B | 0,24 | 879 | 375 | 719 | 223 | 100 |
| АЛЬФА M10-M | 0,22 | 879 | 375 | 719 | 223 | 100 |
| АЛЬФА M15-B | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| АЛЬФА M15-M | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| АЛЬФА M20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| АЛЬФА MX25B | 1,5 | 2250 | 750 | 1939 | 439 | 230 |
| АЛЬФА MX25M | 1,5 | 2250 | 750 | 1939 | 439 | 230 |
| АЛЬФА M30 | 1,85 | 2245 | 995 | 1845 | 595 | 325 |
| АЛЬФА CLIP6 | 0,18 | 1000 | 250 | 859 | 130 | 51 |
| АЛЬФА CLIP8 | 0,38 | 1250 | 375 | 1095 | 220 | 78 |
| АЛЬФА CLIP10 | 0,62 | 1500 | 500 | 1324 | 324 | 100 |
| АЛЬФА TS6-M | 505 | 327 | 380 | 200 | 80 | |
| АЛЬФА TL6 | 1036 | 150 | ||||
| АЛЬФА TL10 | 1338 | 225 | ||||
| АЛЬФА TL10P | 1338 | 225 | ||||
| АЛЬФА T20-B | 0,9 | 1750 | 625 | 1478 | 353 | 205 |
| АЛЬФА T20-BW | ||||||
| АЛЬФА T20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| АЛЬФА T20-MW | ||||||
| АЛЬФА T20-P | ||||||
| АЛЬФА TS20-M | 0,283 | 900 | 625 | 698 | 363 | 195 |
| АЛЬФА T50M | ||||||
| АЛЬФА P-01 | 431 | 126,5 | 357 | 60 | 32 | |
| АЛЬФА P-2 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| АЛЬФА P5 | 0,14 | 800 | 325 | 55 | ||
| АЛЬФА P12 | ||||||
| АЛЬФА P13 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| АЛЬФА P14 | 1032 | 264 | ||||
| АЛЬФА P15 | 0,53 | 1372 | 500 | 1200 | 324 | 115 |
| АЛЬФА P16 | 0,8 | 1360 | 795 | 1200 | 530 | 175 |
| АЛЬФА P17 | 1,41 | 2080 | 795 | 1865 | 530 | 175 |
| АЛЬФА P20 | ||||||
| АЛЬФА P21 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| АЛЬФА P22 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| ЗАЖИМ АЛЬФЫ P22 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| АЛЬФА P26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| АЛЬФА P30 | 630 | 122 | 570 | 50 | 25 | |
| АЛЬФА P31 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| АЛЬФА P32 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| АЛЬФА P36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| АЛЬФА P41 | ||||||
| АЛЬФА P45 | 1200 | 324 | ||||
| АЛЬФА P171 | 1,41 | 2080 | 795 | 1865 | 530 | 175 |
| АЛЬФА PAR01 | ||||||
| АЛЬФА PAR22 | ||||||
| АЛЬФА T200 | ||||||
| АЛЬФА P225 | ||||||
| АЛЬФА P252 | ||||||
| АЛЬФА P132 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| АЛЬФА P135 | 800 | 165 | ||||
| АЛЬФА A3 | 630 | 122 | 570 | 50 | 25 | |
| АЛЬФА A10 | 1205 | 290 | ||||
| АЛЬФА A10B | 0,24 | 873 | 388,5 | 703 | 234 | 100 |
| АЛЬФА A15 | 1315 | 350 | ||||
| АЛЬФА A15B | 0,75 | 1558 | 588,5 | 1315 | 350 | 160 |
| АЛЬФА A20 | 1,07 | 1835 | 715 | 1550 | 430 | 200 |
| АЛЬФА A20B | 1,07 | 1843 | 718,5 | 1550 | 430 | 210 |
| АЛЬФА A30 | 2190 | 890 | 1845 | 540 | 300 | |
| АЛЬФА A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| АЛЬФА AK20 | 0,5 | 1220 | 669 | 930 | 365 | 210 |
| АЛЬФА AM10 | 0,43 | 1247 | 487 | 1046 | 290 | 100 |
| АЛЬФА AM20 | 0,79 | 1754 | 669 | 1450 | 365 | 200 |
| АЛЬФА AM20B | 0,79 | 1754 | 669 | 1450 | 365 | 210 |
| АЛЬФА AM20BFM | ||||||
| АЛЬФА AM20HBM | ||||||
| АЛЬФА AM20SFM | ||||||
| АЛЬФА AX30 | 1,58 | 2208,5 | 909 | 1836 | 540 | 285 |
| АЛЬФА AX30B | ||||||
| АЛЬФА H7 | 0,4 | 1233 | 425,5 | 1054 | 254 | 80 |
| АЛЬФА H10 | 0,65 | 1482 | 533,5 | 1221 | 348 | 100 |
| АЛЬФА JWP26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| АЛЬФА JWP36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| АЛЬФА MA30M | 1,5 | 2250 | 1000 | 1811 | 561 | 332 |
| АЛЬФА MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| АЛЬФА MS6 | ||||||
| АЛЬФА MS10 | ||||||
| АЛЬФА MS15 | ||||||
| АЛЬФА EC350 | ||||||
| АЛЬФА EC500 | ||||||
| АЛЬФА EC650 | ||||||
| АЛЬФА EC700 | ||||||
| АЛЬФА M6MW | 640 | 140 | ||||
| АЛЬФА M6MX | 640 | 140 | ||||
| АЛЬФА M6MD | 640 | 140 | ||||
| АЛЬФА M10BW | 0,24 | 879 | 375 | 719 | 223 | 100 |
| АЛЬФА M10BD | ||||||
| АЛЬФА M10BWREF | ||||||
| АЛЬФА M20MW | 1478 | 353 | ||||
| АЛЬФА MK15BW | ||||||
| АЛЬФА M15F | ||||||
| АЛЬФА M15E | ||||||
| АЛЬФА MA30W | ||||||
| АЛЬФА A15BW | 0,75 | 1150 | 585 | 1315 | 350 | 160 |
| АЛЬФА AX30BW | ||||||
| АЛЬФА AM20DW | ||||||

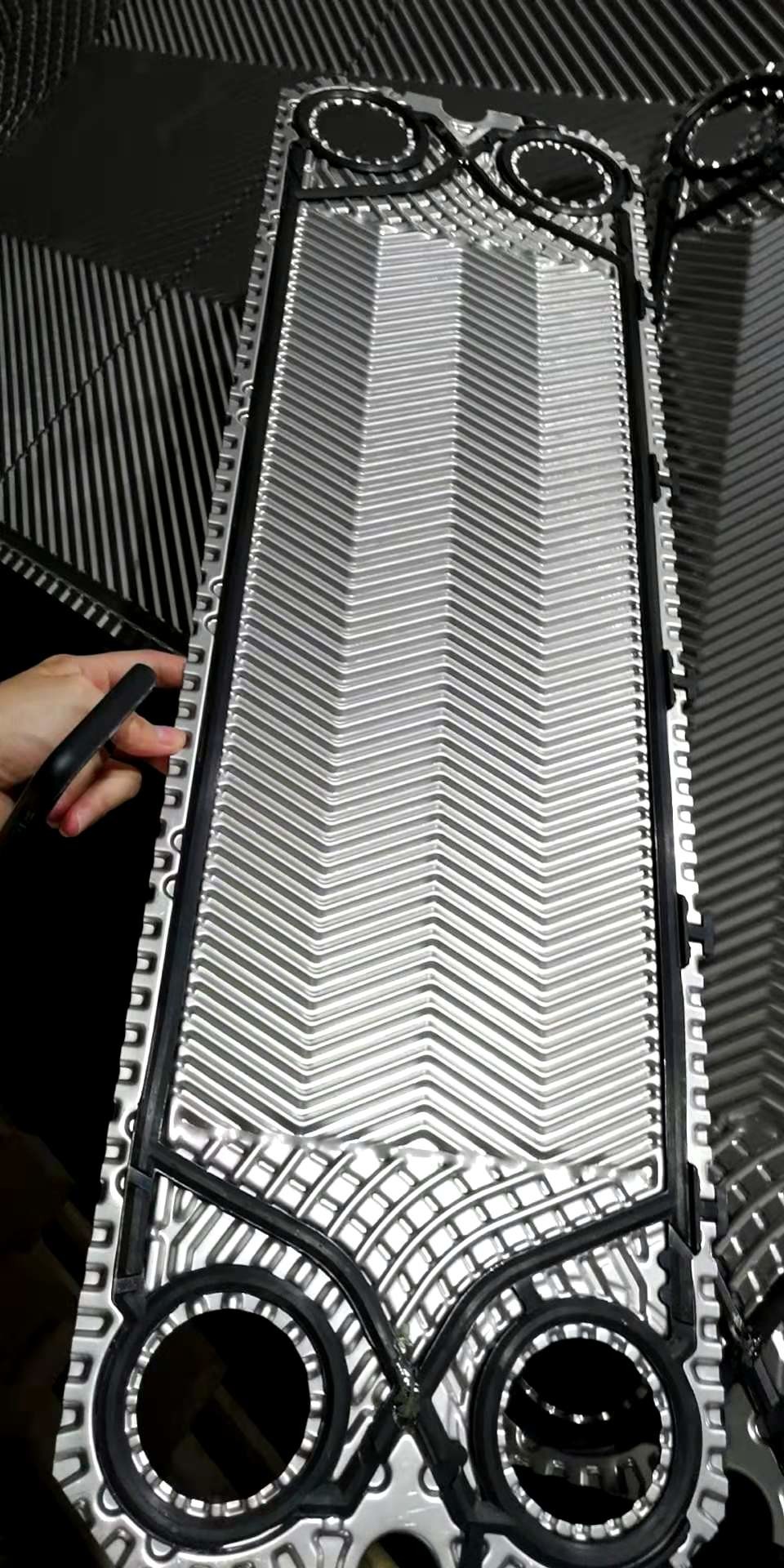

Теплообменный аппарат плиты состоит из пакета рифленых металлических пластин с иллюминаторами для прохода 2 жидкостей между которыми передача тепла случится. Пакет плиты собран между плитой рамки починки и передвижной сжимающей плитой и обжат путем затягивать болты. Плиты приспособлены с набивкой которое герметизирует взаимо- канал плиты и направляет жидкости в другие каналы. Число плит определено расходом потока, физическими свойствами программы жидкостей, падения давления и температуры. Рифлевания плиты повышают жидкое завихрение и поддерживают плиты против перепада давления. Плита рамки и сжимающая плита приостанавливаны от верхнего бара нося и расположены более низким направляя баром, оба из которых зафиксирован к столбцу поддержки. Соединения расположены в плите рамки или, если также или обе жидкости делают больше чем одного прохода внутри блок, в рамке и сжимающих плитах.
| МАТЕРИАЛ ПЛИТЫ | SS304, SS316, 254SMO, 904L, C276, титан, никель, Incoloy825 |
| ТОЛЩИНА ПЛИТЫ | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| НАБИВКА MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| СОБРАНИЕ НАБИВКОЙ | Закрепите дальше, заприте внутри, прикрепите, склеенный |
| МАТЕРИАЛ РАМКИ | Сталь углерода, нержавеющая сталь, пальто нержавеющей стали |
| СОПЛО | Фланец, резиновая вставка, вставка металла, поток, струбцина |
| РАЗМЕР СОЕДИНЕНИЯ | DN15~DN500 |
| СТАНДАРТ СОЕДИНЕНИЯ | Custiomized |
| ЦВЕТ | Custiomized |
| ПРИМЕНЕНИЕ | HVAC, сила, Suger, морской пехотинец, химикат, etc |
Должный к неопределенности выбора и дизайна теплообменного аппарата, показанная цена ряд. Для деталей, пожалуйста свяжитесь обслуживание клиента. Если вы не связываете в предыдущем периоде, то обслуживание клиента не может принять его.
Преимущество:
Сравнивающ к другим другим типам теплообменного аппарата, теплообменные аппараты плиты имеют более большую зону поверхности. Они составлены нескольких тонких металлических пластин обжатых совместно. Набивка прикреплено в плиту передачи тепла с каналом подачи форм и уплотнением поступков вверх по жидкости. Различные материалы имеют различные каналы и в их соответственно пути подачи друг. Они не будут протекать к снаружи. Номер плиты передачи тепла определен согласно количеству жидкости, физическим свойствам жидкости, падению давления и тепловому состоянию. Каждая плита гофрирована для увеличения максимальной зоны передачи тепла.
